4-79離心風機

靖江市金鳳風機有限公司產品規格齊全。主要生產中央空調及配件、大型工業通風機、鼓風機，高、中、低壓離心風機，低噪音風機，排塵風機，高溫風機，防爆、防腐風機，軸流風機，空調專用風機，消防排煙風機，斜流風機，混流風機，屋頂風機，非標風機等六十多個系列，580多種規格。

在線咨詢

全國熱線

13852624945

產品·詳情

專注各類風機研發生產

4-79型離心通風機

4-79系列No.7性能參數

4-79系列No.8性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
7C (E)	1800	15580 17400 19200 21100 22860 24700 27600 30200	2501 2461 2422 2334 2236 2177 1873 1481	Y180L-4	22
	1600	13850 15450 17100 18750 20300 21950 24500 26850	1971 1942 1912 1844 1765 1716 1481 1167	Y160L-4	15
	1250	10820 12120 13340 14650 15850 17150 19160 20850	1206 1187 1167 1128 1079 1049 902 716	Y132M-4	7.5
	1120	9650 10830 11950 13100 14200 15350 17200 18800	971 951 932 902 863 843 726 549	Y132S-4	5.5
	1000	8650 9660 10660 11700 12700 13700 15300 16800	775 755 745 716 686 667 578 461	Y112M-4	4
	900	7780 8690 9600 10500 11400 12300 13800 15100	628 608 598 579 559 539 471 373	Y100L2-4	3
	800	6920 7730 8400 9360 10160 10970 12240 13440	500 481 471 461 441 422 373 294	Y100L1-4	2.2
	710	6110 6850 7560 8310 9020 9730 10870 11900	392 382 373 363 343 333 294 235	Y90L-4	1.5

機號 No.	轉速(r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速(r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
8C (E)	1600	21500 24000 26500 29200 31600 34200 38100 41700	2491 2452 2422 2334 2236 2177 1873 1481	Y200L-4	30
	1270	17100 19100 21050 23200 25100 27100 30200 33100	1569 1549 1530 1471 1412 1373 1177 932	Y160L-4	15
	1120	15050 16800 18550 20400 22100 23900 26700 29200	1226 1206 1187 1147 1098 1069 922 726	Y160M-4	11
	1000	13450 15000 16550 18500 19750 21400 23800 26050	971 961 951 912 873 853 735 579	Y132M-4	7.5
	900	12100 13500 14900 16650 17800 19250 21400 23500	785 775 765 735 706 686 598 471	Y132S-4	5.5
	800	10760 12000 13250 14800 15800 17130 19050 20850	618 613 608 579 559 549 471 353	Y112M-4	4
	710	9520 10660 11750 13140 14030 15200 16900 18800	490 471 466 461 441 431 373 294	Y100L2-4	3
	630	8450 9460 10430 11670 12450 13500 15000 16450	387 382 378 363 343 333 294 226	Y112M-6	2.2

4-79系列No.10性能參數

4-79系列No.12性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
10C (E)	1300	38500 44300 50000 55800 59700 63500	2609 2560 2393 2226 2001 1775	Y250M-4	55
	1170	34600 39900 45000 50300 53700 57100	2118 2079 1942 1804 1618 1442	Y225S-4	37
	1000	29600 34100 38400 42900 45900 48800	1540 1510 1412 1314 1177 1049	Y180L-4	22
	940	27850 32050 36100 40300 43200 45900	1363 1334 1255 1167 1049 932	Y180M-4	18.5
	830	24550 28300 31850 35600 38100 40500	1059 1040 971 902 814 726	Y160L-4	15
	740	21900 25200 28400 31800 34000 36100	843 823 775 716 647 579	Y160M-4	11
	660	19500 22500 25300 28300 30300 32200	667 657 618 569 510 461	Y160M-6	7.5
	580	17160 19800 22300 24900 26600 28300	520 510 471 441 392 353	Y132M2-6	5.5
	520	15400 17700 19950 22300 23850 25400	412 402 382 353 314 284	Y132M1-6	4

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
12C (E)	1040	53300 61300 69100 77100 82600 87800	2393 2354 2197 2050 1834 1638	Y280S-4	75
	940	48200 55400 62400 69600 74600 79300	1952 1922 1795 1677 1491 1344	Y250M-4	55
	830	42500 48900 55200 61500 65900 70100	1530 1500 1402 1304 1167 1040	Y250M-6	37
	740	37900 43600 49200 54800 58700 62400	1216 1196 1108 1040 932 824	Y200L2-6	22
	660	33800 38900 43800 48900 52400 55700	961 951 883 824 735 627	Y200L1-6	18.5
	580	29700 34200 38500 43000 46100 48900	755 745 686 637 569 510	Y160L-6	11
	520	26650 30650 34500 38550 41300 43900	603 598 549 510 451 402	Y160M-6	7.5
	470	24100 27700 31200 34800 37300 39700	490 485 441 412 373 333	Y132M2-6	5.5
	420	21500 24750 27900 31150 33400 35450	387 382 353 333 294 265	Y132M1-6	4

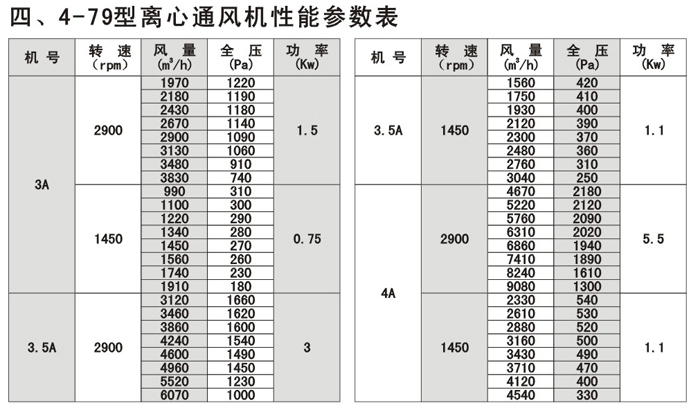

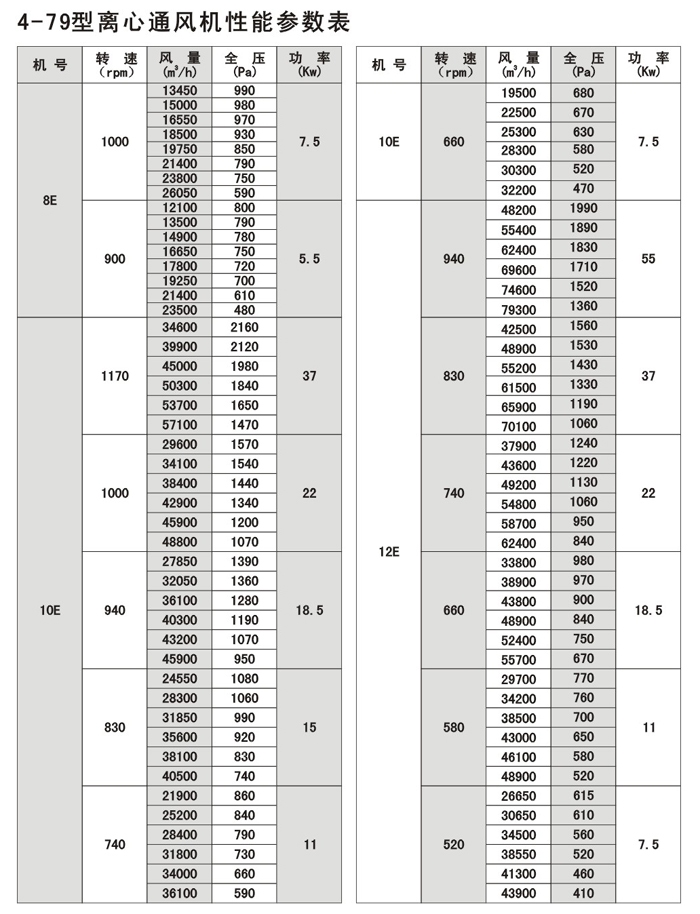

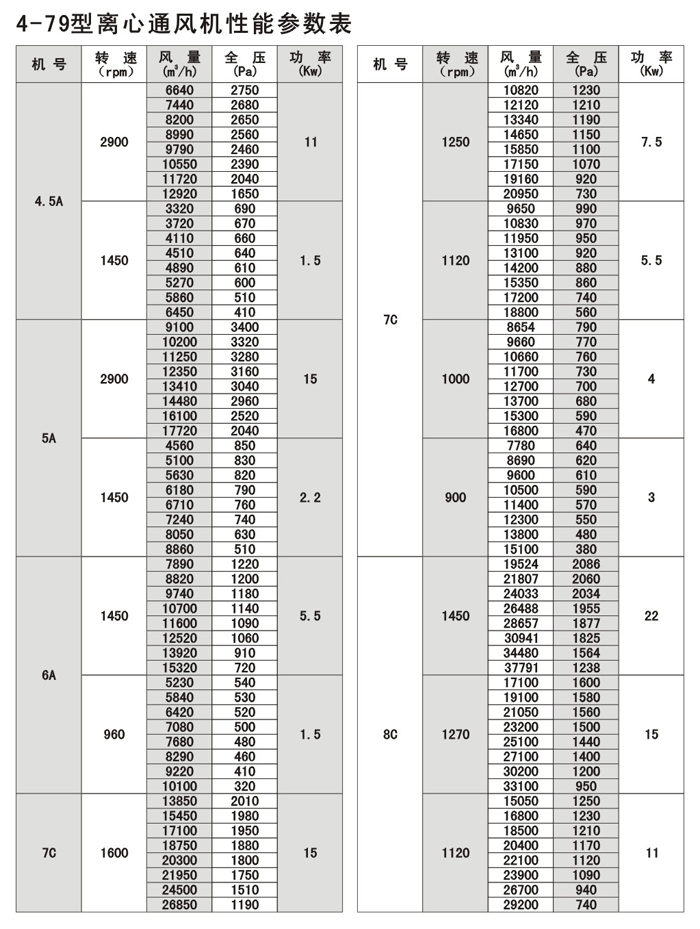

4-79離心風機性能參數表

4-79系列No.14性能參數

4-79系列No.16性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
14E	830	67400 77500 87600 97700 104400 111000	2089 2040 1912 1775 1598 1422	Y315S-6	75
	740	60100 69100 78100 87100 92800 98900	1657 1618 1520 1412 1265 1128	Y280M-6	55
	680	55300 63500 71800 80100 85500 90900	1402 1373 1285 1187 1069 951	Y250M-6	37
	580	47100 54200 61200 68300 72700 77500	1020 990 932 863 775 686	Y200L2-6	22
	520	42200 48600 54900 61200 65300 69500	814 794 745 696 618 549	Y200L1-6	18.5
	460	37300 43000 48600 54100 57700 61500	637 618 579 549 481 431	Y180L-6	15
	420	34050 39300 44300 49400 52700 56200	530 510 481 461 402 363	Y160L-6	11
	370	30000 34600 39100 43500 46400 49400	412 402 373 353 314 275	Y160M-6	7.5
	330	26800 30850 34800 38800 41400 44100	324 216 294 275 245 226	Y132M2-6	5.5

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
16E	740	89700 103200 116600 130100 139100 147800	2177 2128 1991 1844 1667 1480	Y315M1-6	90
	660	80100 92100 104000 116100 124100 131900	1726 1687 1589 1432 1324 1177	Y315S-6	75
	580	70300 80900 91400 102000 109100 115900	1334 1304 1216 1128 1020 902	Y280M-6	55
	510	61700 71000 80300 89500 95700 101900	1030 1010 941 873 785 696	Y250M-6	37
	470	56900 65600 74100 82600 88400 94000	873 853 804 745 667 598	Y225M-6	30
	420	50800 58600 66200 73800 79000 84000	696 677 637 598 530 481	Y200L1-6	18.5
	370	44800 51900 58400 65100 69600 74100	539 530 500 461 412 373	Y180L-6	15
	330	40000 46100 52100 58000 62100 66100	431 422 392 363 324 294	Y160L-6	11
	290	35100 40500 45700 51000 54500 58000	333 324 304 284 255 226	Y160L-8	7.5

4-79系列No.18性能參數

4-79系列No.20性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
18E	660	114000 131100 148100 165400 176900 187900	2187 2138 2010 1844 1677 1491	Y315M2-6	110
	580	100200 115300 130300 145500 155600 165100	1687 1648 1549 1422 1294 1147	Y315M1-8	75
	520	89900 103400 116900 130500 139200 148100	1363 1334 1245 1147 1040 932	Y315S-8	55
	470	81200 93400 105500 117900 126000 133800	1108 1089 1020 932 853 755	Y280M-8	45
	420	72500 83400 94200 105200 112600 119500	883 863 814 745 677 598	Y250M-8	30
	370	63800 73500 84000 92600 99100 105400	686 667 628 579 530 461	Y225M-8	22
	330	56900 65600 74900 82600 88400 94000	549 530 500 461 422 363	Y200L-8	15
	290	50400 57600 65800 72600 77600 82600	422 402 382 353 324 284	Y180L-8	11
	260	44800 51700 59000 65100 69600 74100	343 324 304 284 255 226	Y160L-8	7.5

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
20E	580	137500 158400 178700 199700 213500 226500	2079 2039 1912 1755 1598 1412	Y355M1-8	132
	520	123400 142000 160200 179000 191300 203000	1677 1638 1540 1412 1285 1138	Y315M2-8	90
	470	111000 128300 144800 161700 173000 183500	1373 1344 1255 1157 1049 932	Y315M1-8	75
	420	99600 114800 129400 144500 153900 163700	1089 1069 1000 922 834 745	Y315S-8	55
	370	87800 101200 114100 127400 135500 144100	843 824 775 716 647 579	Y280S-8	37
	330	78300 90400 101900 113700 120800 128600	677 657 618 569 510 461	Y250M-8	30
	290	68800 79500 89500 100100 106100 113000	520 510 481 441 392 353	Y225S-8	18.5
	260	61700 71200 80300 89600 95200 101400	422 412 382 353 314 284	Y200L-8	15

4-79離心風機性能參數表

4-79系列No.2×5性能參數

4-79系列No.2×6性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
5E	2000	13600 14320 15260 15620 16460 17880 18120 18820	1607 1568 1539 1519 1480 1450 1372 1206	Y160M-4	11
	1800	9850 9960 11820 13360 14060 14960 15880 17160	1382 1362 1343 1274 1235 1196 1147 941	Y132M-4	7.5
	1550	9620 10640 11560 12480 13310 13800 14680 15320	1010 980 941 892 833 794 725 647	Y132S-4	5.5
	1350	7980 8780 9510 9980 10860 11580 12380 13340	774 745 725 706 676 637 588 480	Y112M-4	4
	1200	6380 7300 8520 8890 9300 10200 11000 11640	618 598 578 568 540 510 461 412	Y100L1-4	2.2
	1050	5580 6820 7460 7820 8080 8940 9600 10180	471 451 441 431 421 392 353 314	Y90L-4	1.5
	900	4780 5390 7240 7670 7960 8400 8630	343 326 304 294 275 255 235	Y90S-4	1.1

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
6E	1800	16760 18780 19340 19520 20800 21900 32300 29820	1990 1960 1941 1931 1911 1892 1813 1362	Y180M-4	18.5
	1650	15190 17550 18060 18650 19400 20590 21350 27000	1676 1647 1627 1617 1598 1568 1529 1186	Y160L-4	15
	1500	13660 15880 17100 17650 18400 19490 20400 24550	1392 1353 1333 1323 1304 1274 1225 990	Y160M-4	11
	1400	12890 15040 16330 17190 17400 18190 19190 23490	1215 1186 1157 1137 1127 1098 1059 814	Y160M-4	11
	1200	10990 14120 14910 15590 16880 17680 19340 20070	882 853 833 813 774 725 657 588	Y132S-4	5.5
	1050	9610 13000 13590 14820 15470 16650 17560	676 637 608 588 559 510 461	Y112M-4	4
	900	8240 11180 12240 13260 13490 14500 15050	500 461 441 422 402 363 333	Y100L2-4	3
	800	7360 8590 9780 10390 11210 12270 13380	392 382 372 362 343 314 265	Y100L1-4	2.2

4-79系列No.2×7性能參數

4-79系列No.2×8性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
7E	1600	24930 27810 30780 33750 36540 39510 44100 48330	1970 1941 1911 1843 1764 1715 1480 1166	Y200L-4	30
	1250	19470 21810 24010 26370 28530 30870 34480 37710	1206 1186 1166 1127 1078 1049 902 716	Y160L-4	15
	1120	17370 19490 21510 25380 25560 27630 30960 33840	970 951 931 902 863 843 725 549	Y160M-4	11
	1000	15570 17380 19180 21060 22860 24660 27540 30240	774 755 745 716 686 667 578 461	Y160M-4	11
	900	14000 15640 17280 18900 20520 22140 24840 27180	627 608 598 578 559 539 471 473	Y132M-4	7.5
	800	12450 13910 15120 16840 18280 19740 22030 24190	500 480 471 461 441 422 372 294	Y132S-4	5.5
	710	10990 12330 13600 14950 16230 17510 19566 21420	392 382 372 363 343 333 294 235	Y100L2-4	3

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
8E	1270	23760 30560 33680 37120 40160 43360 48820 52960	1570 1550 1530 1472 1413 1373 1177 932	Y200L-4	30
	1120	24080 26880 29680 32640 35360 38340 42720 46720	1226 1207 1187 1148 1099 1069 922 697	Y180L-4	22
	1000	21520 24000 26480 29600 31600 34240 38080 41680	971 961 952 912 873 853 736 579	Y160L-4	15
	900	19360 21600 23840 26640 28480 30800 34240 37600	785 775 765 736 706 687 598 471	Y160M-4	11
	800	17210 19200 21200 23680 25280 27400 30480 33360	618 613 608 579 559 549 471 373	Y160M-4	11
	710	15230 17050 18800 21020 22440 24320 27040 30080	491 471 466 461 441 432 373 294	Y160M-6	7.5
	650	13520 15130 16680 18670 19920 21600 24000 26320	387 383 378 363 343 334 294 226	Y132M2-6	5.5

4-79離心風機性能參數表

4-79系列No.2×10性能參數

4-79系列No.2×12性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
10E	1300	77000 88600 100000 111600 119400 127000	2609 2560 2393 2226 2001 1775	Y280M-4	90
	1170	69200 79800 90000 100600 107400 114200	2118 2079 1942 1804 1618 1442	Y280S-4	75
	1040	61500 70900 79800 89800 95800 102600	1667 1628 1510 1412 1265 1147	Y250M-4	55
	940	55700 64100 72200 80600 86400 91800	1363 1334 1255 1167 1049 932	Y225S-4	37
	830	49100 56600 63700 71200 76200 81000	1059 1040 971 902 814 726	Y200L-4	30
	740	43800 50400 56800 63600 68000 72200	843 824 775 716 647 579	Y180M-4	18.5
	660	39000 45000 50600 56600 60600 64400	667 657 618 569 510 461	Y180L-6	15
	580	34320 39600 44600 49800 53200 56600	520 510 471 441 392 353	Y160L-6	11
	520	30800 35400 39900 44600 47700 50800	412 402 382 353 314 284	Y160M-6	7.5

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
12E	1040	106600 122600 138200 154200 165200 175600	2393 2354 2197 2050 1834 1638	Y315M1-4	132
	940	96400 110800 124800 139200 149200 158600	1952 1922 1795 1677 1491 1334	Y280M-4	90
	830	85000 97800 110400 123000 151800 140200	1530 1500 1402 1304 1167 1040	Y315S-6	75
	740	75800 67200 98400 109600 108100 114800	1216 1196 1108 1040 932 824	Y280M-6	55
	680	69700 80200 90300 100800 108100 114800	1040 1020 941 873 785 696	Y250M-6	37
	580	59400 68400 77000 86000 92200 97800	755 745 686 637 569 510	Y200L2-6	22
	520	53300 61300 69000 77100 82600 87800	603 598 549 510 451 402	Y180L-6	15
	470	48200 55400 62400 69600 74600 79400	490 485 441 412 373 333	Y160L-6	11
	420	43000 49500 55800 62300 66800 70900	387 382 353 333 294 265	Y160M-6	7.5

4-79系列No.2×14性能參數

4-79系列No.2×16性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
14E	850	138300 158900 179800 200500 213500 227000	2187 2138 2010 1863 1667 1491	Y355M1-6	160
	740	120200 138200 156200 174200 185600 117800	1657 1618 1520 1412 1265 1128	Y315M1-6	90
	660	110600 127000 143600 160200 171000 181800	1402 1373 1285 1187 1069 951	Y315S-6	75
	580	94200 108400 122400 136600 145400 155000	1020 990 932 863 775 686	Y280M-6	55
	520	84400 97200 109800 122400 130600 139000	814 794 745 696 618 549	Y225M-6	30
	460	74600 86000 97200 108200 115400 123000	637 618 579 549 481 431	Y200L2-6	22
	420	68100 78600 88600 98800 105400 112400	530 510 481 451 402 363	Y180L-6	18.5
	370	60000 69200 78200 87000 92800 98800	412 402 373 353 314 275	Y180L-6	15
	330	53600 61700 69600 77600 82800 88200	324 314 294 275 245 226	Y160L-6	11

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
16E	740	171400 206400 233200 260200 278200 295600	2177 2128 1991 1844 1667 1481	Y355M2-6	200
	660	160200 184200 208000 232200 248200 263800	1726 1687 1589 1461 1324 1177	Y315M3-6	132
	580	140600 161800 182800 204000 218200 231800	1334 1304 1216 1128 1020 902	Y315M1-6	90
	510	123400 142000 160600 179000 191400 203800	1030 1010 941 873 785 696	Y315S-6	75
	470	113800 131200 148200 165200 176800 188000	873 853 804 745 667 598	Y280M-6	55
	420	101600 117200 132400 147600 158000 116800	696 677 637 598 530 481	Y250M-6	37
	370	89600 103800 116800 130200 139200 148400	539 530 500 461 412 373	Y225M-6	30
	330	80000 92200 104200 116200 124200 132200	431 422 392 363 324 294	Y200L1-6	18.5
	290	70200 81000 91400 102000 109000 116000	333 324 304 284 255 226	Y200L-8	15

4-79離心風機性能參數表

4-79系列No.2×18性能參數

4-79系列No.2×20性能參數

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
18E	660	228000 262200 296200 330800 353800 375800	2187 2138 2010 1844 1677 1491	Y355M3-6	250
	580	200400 230600 260600 291000 311200 330200	1687 1648 1549 1422 1394 1147	Y355M2-8	160
	520	179800 206800 233800 261000 278400 296200	1363 1334 1245 1147 1040 932	Y355M1-8	132
	470	162400 186800 211000 235800 252000 267600	1108 1089 1020 932 853 755	Y315M2-8	90
	420	145000 166800 188400 210400 225200 239000	883 863 814 745 677 598	Y315M1-8	75
	360	124200 143000 163400 180200 192800 205000	647 628 598 549 500 431	Y280S-8	40
	330	113800 131200 149800 165200 176800 188000	549 530 500 461 422 363	Y250M-8	30
	290	100800 115200 131600 145200 155200 165200	422 402 382 353 324 284	Y225M-8	22
	260	89600 103400 118000 130200 139200 148200	343 324 304 284 255 226	Y200L-8	15

機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	電動機
機號 No.	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	型號	功率(kW)
20E	560	625600 306000 347200 386000 412000 438000	1942 1902 1785 1638 1491 1314	Y355L-8	250
	520	246800 282000 320400 358000 382600 406000	1677 1638 1540 1412 1285 1138	Y355M3-8	200
	470	222000 256600 289600 323400 346000 367000	1373 1344 1255 1157 1049 932	Y355M1-8	132
	420	199200 229600 258800 289000 307800 327400	1089 1069 1000 922 834 745	Y315M2-8	90
	370	175600 202400 228200 254800 270000 288200	843 824 775 716 647 579	Y315M1-8	75
	330	156600 180800 203800 227400 241600 257200	677 657 618 569 510 461	Y315S-8	55
	290	137600 159000 179000 200200 212200 226000	520 510 481 441 392 353	Y280S-8	37
	260	123400 142400 160600 179200 190400 202800	422 412 382 353 314 284	Y250M-8	30

四、外形及安裝尺寸（單位：mm）

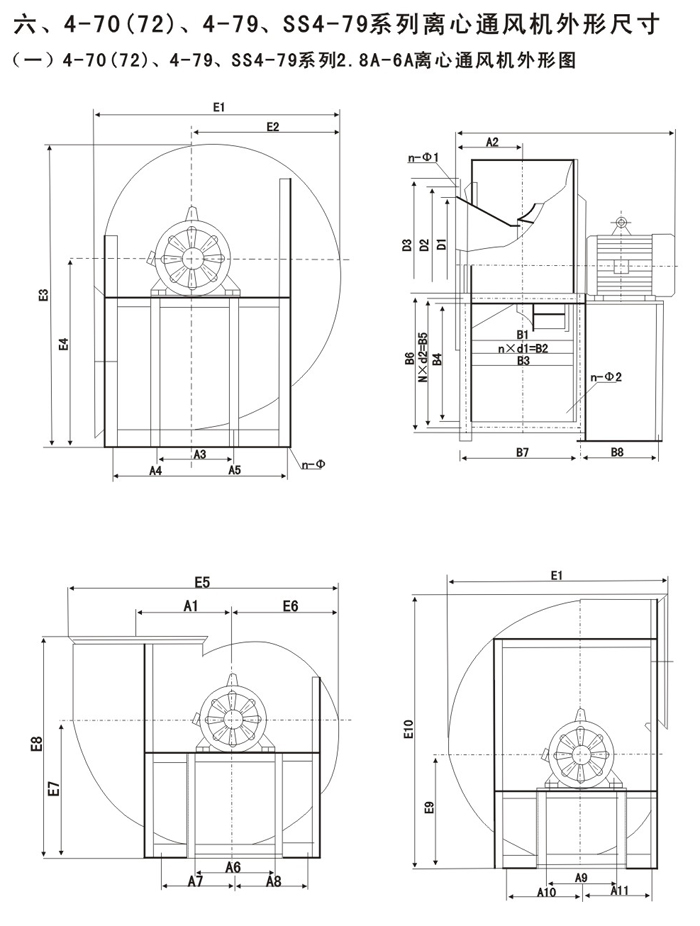

No.3A～6A離心通風機外形及安裝尺寸圖

No.3A～6A離心通風機外形及安裝尺寸表

機號 No.	進風口尺寸				出風口尺寸
機號 No.	D1	D2	D3	n-Φ1	B1	B2	B3	B4	B5	B6	n1×d1	n1×d2	n-Φ2
3	Φ300	Φ330	Φ360	8-Φ9.5	216	246	276	244	276	304	3×82	3×92	12-Φ10.5
3.5	Φ350	Φ380	Φ410	10-Φ9.5	251	292	331	284	324	364	4×73	4×81	16-Φ10.5
4	Φ400	Φ430	Φ460	10-Φ9.5	286	324	366	324	364	404	4×81	4×91	16-Φ10.5
4.5	Φ450	Φ480	Φ510	10-Φ9.5	315	356	395	360	400	440	4×89	5×80	18-Φ10.5
5	Φ500	Φ540	Φ580	12-Φ9.5	350	400	430	400	450	480	4×100	5×90	18-Φ10.5
6	Φ600	Φ640	Φ680	12-Φ9.5	426	475	526	484	534	584	5×95	6×89	22-Φ10.5

機號No.	電機型號	安裝尺寸
		B7	B8	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11
3	Y802-2	256	140	209	145	125	183	230	125	170	170	125	230	183
	Y701-4
3.5	Y90l-2	291	160	249	173	140	217	217	140	200	200	140	217	217
	Y801-4		150
4	Y132S-2	336	230	282	199	220	230	230	220	230	230	220	230	230
	Y802-4		150			130			130			130
4.5	Y132S-2	365	240	319	225	230	240	280	230	290	290	230	280	240
	Y90S-4		150			140			140			140
5	Y160M-2	400	355	353	251	270	293	293	270	270	270	270	293	293
	Y90L-4		180			150			150			150
6	Y112M-4	470	185	423	291	195	375	405	195	395	335	195	405	375
	Y100L-6		178			155			155			245

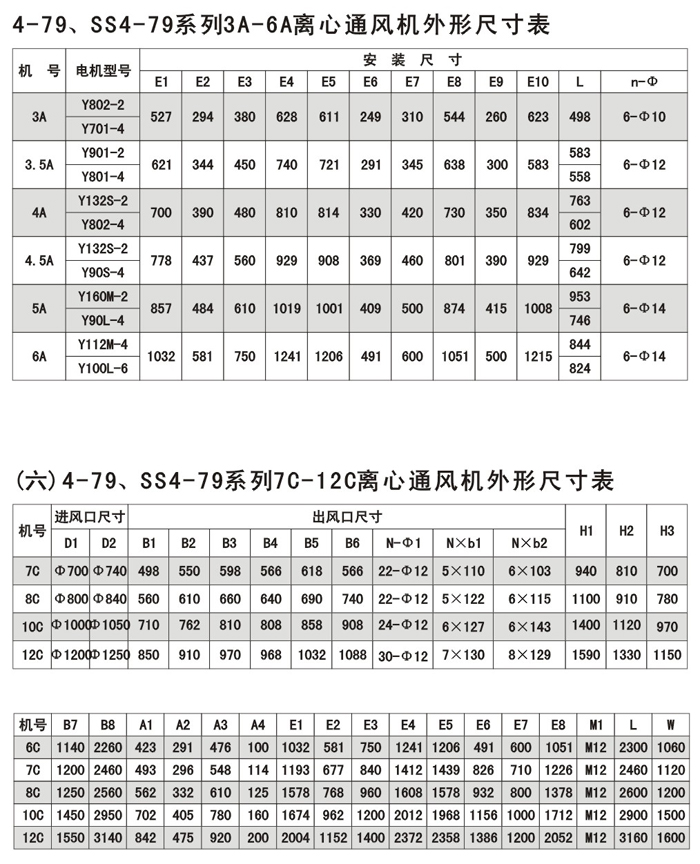

機號No.	電機型號	安裝尺寸
		E1	E2	E3	E4	E5	E6	E7	E8	E9	E10	L	n-Φ
3	Y802-2	527	294	380	628	611	249	310	544	260	623	498	6-Φ10.5
	Y701-4
3.5	Y90l-2	621	344	450	741	721	291	345	638	300	731	583	6-Φ12.5
	Y801-4											558
4	Y132S-2	700	390	480	810	814	330	420	730	350	834	763	6-Φ12.5
	Y802-4											602
4.5	Y132S-2	778	437	560	929	908	369	460	801	390	929	799	6-Φ12.5
	Y90S-4											642
5	Y160M-2	857	484	610	1019	1001	409	500	874	415	1008	953	6-Φ14.5
	Y90L-4											746
6	Y112M-4	1032	581	750	1241	1206	491	600	1051	500	1215	844	6-Φ14.5
	Y100L-6											824

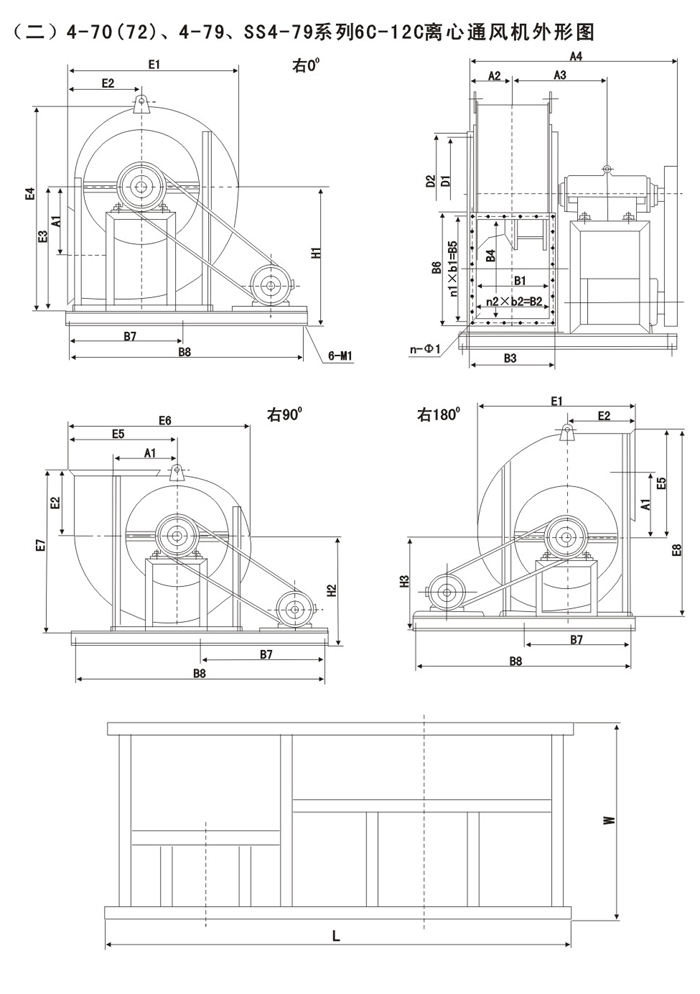

No.7C～12C離心通風機外形及安裝尺寸圖

No.14E～20E離心通風機外形及安裝尺寸

No.7C～12C離心通風機外形及安裝尺寸表

機號No.	進風口尺寸		出風口尺寸									H1	H2	H3
機號No.	D1	D2	B1	B2	B3	B4	B5	B6	n-Φ2	n×b1	n×b2	H1	H2	H3
7	Φ700	Φ780	498	550	598	566	618	666	22-Φ12.5	6×103	5×110	940	810	700
8	Φ800	Φ880	560	610	660	640	690	740	22-Φ12.5	6×115	5×122	1100	910	780
10	Φ1000	Φ1100	710	762	810	808	858	908	24-Φ12.5	6×143	6×127	1400	1120	970
12	Φ1200	Φ1300	850	910	950	968	1032	1088	30-Φ12.5	8×129	7×130	1590	1330	1150

機號No.	B7	B8	A1	A2	A3	A4	E1	E2	E3	E4	E5	E6	E7	E8	Φ	L	W
7	775	1550	613	253	1120	1138	1193	516	840	1412	826	1439	1226	1426	Φ14.5	1750	1200
8	950	1900	562	283	1230	1201	1578	570	960	1608	932	1578	1378	1612	Φ14.5	2100	1270
10	1100	2200	702	358	1530	1385	1674	712	1200	2012	1156	1968	1712	2006	Φ16.5	2400	1570
12	1400	2800	842	428	1660	1516	2004	844	1400	2372	1386	2358	2052	2386	Φ16.5	3000	1700

No.14E～20E離心通風機外形及安裝尺寸表

機號No.	進風口尺寸	出風口尺寸
機號No.	D1	B1	B2	B3	B4	B5	B6	n-Φ1	n×b1	n×b2
14	Φ1470	996	1062	1122	1118	1180	1244	38-Φ14.5	9×118	10×118
16	Φ1670	1130	1200	1250	1290	1350	1410	42-Φ14.5	10×120	11×123
18	Φ1930	1317	1390	1443	1954	2016	2080	50-Φ14	10×139	14×144
20	Φ2130	1480	1560	1640	2165	2261	2351	58-Φ14	12×130	17×113

機號No.	安裝及外形尺寸
機號No.	A1	A2	A3	H1	H2	H3	E1	E2	E3	E4	E5
14	986	1404	1620	1765	1500	1280	2428	1343	1160	2770	1645
16	1134	1740	1920	1990	1700	1490	2670	1549	1350	3192	1850
18	983	2120	2300	2160	2000	1690	3300	1880	1570	3590	2040
20	1090.5	2400	2520	2400	2210	1900	3580	2020	1760	4015	2260

機號No.	安裝及外形尺寸
機號No.	E6	E7	E8	E9	E10	B7	B8	Φ	L	W
14	2778	2744	1610	1380	2465	1800	3600	Φ16.5	3800	1670
16	3149	3141	1842	1560	2681	2050	4100	Φ16.5	4600	1980
18	3560	3540	2020	1880	3300	2400	4800	Φ24	5000	2360
20	3950	3945	2255	2070	3630	2550	5100	Φ26	5300	2580

No.2×5E～2×8E離心通風機外形及安裝尺寸圖

No.2×5E～2×8E離心通風機外形及安裝尺寸表

機號No.	進風口尺寸		出風口尺寸									H1	H2	H3
機號No.	D1	D2	B1	B2	B3	B4	B5	B6	n-Φ2	n×b1	n×b2	H1	H2	H3
7	Φ700	Φ780	498	550	598	566	618	666	22-Φ12.5	6×103	5×110	940	810	700
8	Φ800	Φ880	560	610	660	640	690	740	22-Φ12.5	6×115	5×122	1100	910	780
10	Φ1000	Φ1100	710	762	810	808	858	908	24-Φ12.5	6×143	6×127	1400	1120	970
12	Φ1200	Φ1300	850	910	950	968	1032	1088	30-Φ12.5	8×129	7×130	1590	1330	1150

機號No.	B7	B8	A1	A2	A3	A4	E1	E2	E3	E4	E5	E6	E7	E8	Φ	L	W
7	775	1550	613	253	1120	1138	1193	516	840	1412	826	1439	1226	1426	Φ14.5	1750	1200
8	950	1900	562	283	1230	1201	1578	570	960	1608	932	1578	1378	1612	Φ14.5	2100	1270
10	1100	2200	702	358	1530	1385	1674	712	1200	2012	1156	1968	1712	2006	Φ16.5	2400	1570
12	1400	2800	842	428	1660	1516	2004	844	1400	2372	1386	2358	2052	2386	Φ16.5	3000	1700

No.14E～20E離心通風機外形及安裝尺寸表

機號No.	進風口尺寸	出風口尺寸
機號No.	D1	B1	B2	B3	B4	B5	B6	n-Φ1	n×b1	n×b2
14	Φ1470	996	1062	1122	1118	1180	1244	38-Φ14.5	9×118	10×118
16	Φ1670	1130	1200	1250	1290	1350	1410	42-Φ14.5	10×120	11×123
18	Φ1930	1317	1390	1443	1954	2016	2080	50-Φ14	10×139	14×144
20	Φ2130	1480	1560	1640	2165	2261	2351	58-Φ14	12×130	17×113

機號No.	安裝及外形尺寸
機號No.	A1	A2	A3	H1	H2	H3	E1	E2	E3	E4	E5
14	986	1404	1620	1765	1500	1280	2428	1343	1160	2770	1645
16	1134	1740	1920	1990	1700	1490	2670	1549	1350	3192	1850
18	983	2120	2300	2160	2000	1690	3300	1880	1570	3590	2040
20	1090.5	2400	2520	2400	2210	1900	3580	2020	1760	4015	2260

機號No.	安裝及外形尺寸
機號No.	E6	E7	E8	E9	E10	B7	B8	Φ	L	W
14	2778	2744	1610	1380	2465	1800	3600	Φ16.5	3800	1670
16	3149	3141	1842	1560	2681	2050	4100	Φ16.5	4600	1980
18	3560	3540	2020	1880	3300	2400	4800	Φ24	5000	2360
20	3950	3945	2255	2070	3630	2550	5100	Φ26	5300	2580

No.2×5E～2×8E離心通風機外形及安裝尺寸圖

No.2×5E～2×8E離心通風機外形及安裝尺寸表

機號No.	進風口尺寸			出風口尺寸
機號No.	D1	b×b×d	n1-d1	B1	B2	B3	B4	B5	B6	n2- d2	n3×b1	n4×b2
5	Φ620	40×40×4	24-Φ12	742	792	828	536	585	622	28-Φ10	8×99	6×97.5
6	Φ710	40×40×4	24-Φ12	884	936	976	644	690	730	30-Φ10	9×104	6×115
7	Φ800	40×40×4	24-Φ12	1010	1062	1096	752	805	838	32-Φ10	9×118	7×115
8	Φ910	40×40×4	24-Φ12	1150	1197	1236	860	910	946	32-Φ10	9×133	7×130

機號No.	安裝及外形尺寸
機號No.	A1	A2	A3	A4	A5	A6	A7	A8	A9	E1	E2	E3	E4	E5	E6
5	1147	820	210	250	250	280	874	760	790	894	450	504	586	457	1043
6	1200	979	268	300	290	330	1016	868	920	1072	468	604	695	541	1236
7	1430	1098	305	370	330	400	1142	1005	1012	1261	546	715	804	631	1435
8	1587	1232	368	415	390	471	1282	1114	1160	1440	624	816	914	715	1629

機號No.	安裝及外形尺寸								葉輪重/kg	風機重（不包括電動機）/kg
機號No.	E7	E8	E9	E10	E11	L	W	M(d3)×l2	葉輪重/kg	風機重（不包括電動機）/kg
5	1008	929	1043	539	611	2270	1080	M16×400	70	200
6	1201	1107	1236	639	720	2400	1230	M16×400	115	370
7	1405	1291	1435	745	834	2540	1390	M16×400	142	650
8	1599	1470	1629	846	944	2660	1550	M16×400	174	770

No.2×10E～2×20E離心通風機外形及安裝尺寸圖

No.2×10E～2×20E離心通風機外形及安裝尺寸表

機號No.	進風口尺寸			出風口尺寸
機號No.	D1	b×b×d	n1-d1	B1	B2	B3	B4	B5	B6	n2- d2	n3×b1	n4×b2
10	Φ1140	50×50×5	16-Φ15	1419	1474	1519	1083	1136	1183	38-Φ12	11×134	8×142
12	Φ1340	50×50×5	20-Φ15	1743	1794	1843	1300	1360	1400	46-Φ12	13×138	10×136
14	Φ1580	63×63×6	24-Φ15	2044	2100	2170	1516	1573	1642	52-Φ12	15×140	11×143
16	Φ1780	63×63×6	24-Φ15	2332	2394	1458	1733	1788	1859	60-Φ12	18×133	12×149
18	Φ1996	63×63×6	26-Φ15	2623	2698	1749	1949	2016	2075	66-Φ12	19×142	14×144
20	Φ2206	63×63×6	26-Φ15	2909	2980	3059	2166	2240	2315	62-Φ12	20×149	16×140

機號No.	安裝及外形尺寸
機號No.	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11	A12	B7	B8	B9	E1	E2
10	551	841	1067	1509	192	268	370	370	150	290	400	400	1569	1516	1606	1797	780
12	660	1002	1230	1833	190	270	500	500	160	340	500	500	1893	1774	1880	2154	936
14	771	1192	1478	2144	305	395	500	500	160	440	600	600	2224	2068	2230	2565	1092
16	880	1332	1626	2432	315	405	600	600	175	525	700	700	2512	2322	2510	2722	1248
18	991	1523	1824	2763	350	450	700	700	160	540	800	800	2873	2656	2826	3280	1404
20	1101	1660	1972	3049	410	490	800	800	220	630	850	850	3159	2890	3100	3649	1560

機號No.	安裝及外形尺寸												葉輪重 (kg)	風機重（不包括電動機）/kg
機號No.	E3	E4	E5	E6	E7	E8	E9	E10	E11	L	W	M(d3)×l2	葉輪重 (kg)	風機重（不包括電動機）/kg
10	1017	1142	894	2036	1996	1837	2046	1057	1192	3080	1800	M16×400	472	1346
12	1218	1360	1063	2423	2383	2194	2443	1258	1420	3300	2170	M16×400	619	1606
14	1473	1592	1232	2824	2837	2552	2851	1460	1659	4230	2600	M24×630	1238	2942
16	1674	1810	1400	3210	3223	2909	3237	1661	1877	4600	3140	M24×630	1474	3866
18	1876	2029	1579	3608	3611	3277	3645	1873	2116	5000	3490	M30×800	2274	5421
20	2089	2259	1748	4007	4032	3634	4044	2074	2334	5300	3860	M30×800	2686	6148

上一個：4-72離心風機

下一個：9-19、9-26型高壓離心風機

熱品推薦 / Hot product

: 4-79離心風機

4-79型離心通風機 4-79系列No.7性能參數4-79系列No.8性能參數機號No.轉速(r/min)風量(m3/h)全壓(Pa)電動機型號功率(kW)7C(E)180015580174......

: 4-72離心風機

...
